感謝您選擇我司JDMS-6D4C-7大屏幕累加計數器系列產品，為了方便您選購和安全、正確、高效的使用本產品,請仔細閱讀本說明書并在使用時務必注意以下幾點:
注意:
1. 該系列產品必須有專業人員進行安裝與檢修；
2. 在對該產品進行任何外問接線操作前、必須切斷輸入信號和電源；
3. 使用合適的電壓檢測裝置來確定該產品各部有無電壓；
4. 提供給該產品的參數需在額定范圍內；
5. 給產品上電時確認電源是否符合該裝置的工作電壓范圍；
6. 檢修時請確認電閘已經拉下，并確認無電；
■ 概述:
JDMS系列多用途可控大屏幕累加計數器，是為了適應工業自動化控制過程中遠距離觀測及控制的需要而開發的，具有精度高、抗干擾性強、直觀、方便等顯著特點;廣泛應用于印刷、包裝、塑膠、食品、冶金等生產流水線及一切需要遠距離觀測數據的場合?？勺鲆幐?單雙面4寸/5寸 超大數顯智能線速控制儀、計長控制儀、計數控制器、計時、測速、溫度顯示控制。
■ 特點:
●有1.8寸(字高56mm)、2.3寸(字高69.7mm)、 3寸(字高86mm)、4寸(字高122mm)、5寸(字高140mm)、 8寸( 字高222mm)LED數碼管顯示器可選;
●有單面顯示及雙面顯示可選;
●配有蜂嗚器聲響報警;
●參數遙控設定;
●可逆計數計長功能，四種輸入方式: A、B、C、D;
●帶停電記憶功能，可保持數據十年以上;
●8種定時方式，十進制或六十進制計時模式可選。
●并可根據用戶不同要求定制專用配套單元。
■ 主要技術參數:
●供電電源: 90~ 250V AC; |
●絕緣電阻:≥100MQ; ●參數保存: 10年; ●環境溫度: 0~ 50C; ●誤差: +1個脈沖; |

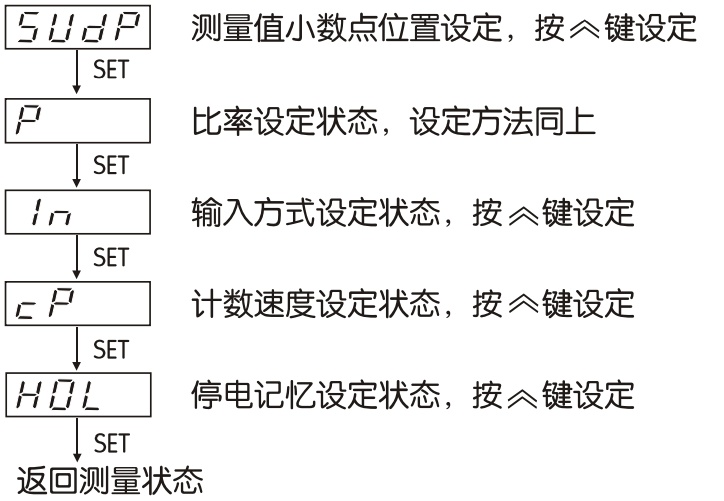

■ 儀表設定參數操作流程:
首先按住SET鍵，待顯示熄滅后，松開SET鍵，儀表顯示如~下:
注:儀表按鍵見下圖

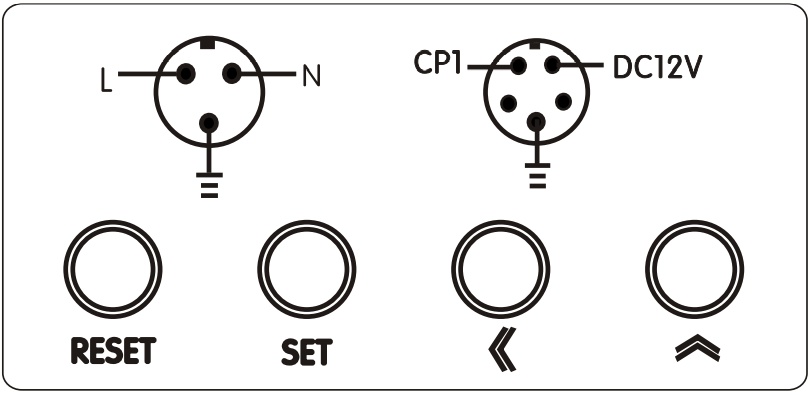

儀表接線圖和按鍵示意圖:
■ 參數設定說明
| 序號 | 參數代號 | 參數含義 | 說明 | 設置范圍 | 出廠值 |
| 1 | SUdP | 顯示值小數點 | 0：無小數 1:1位小數 |
0、1、2、3 |
0 |
| 2 | P | 比率 | 0.001-9999 | 1.000 | |
| 3 | cP | 計數速度 | 5、30、200、1000、3000CPS | 1000Kcps | |
| 4 | H0L | 停電記憶 | YES：有停電記憶功能 |
YES,NO | YES |
■ 外形尺寸

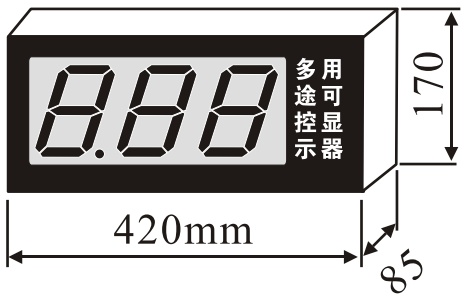

3位顯示，4寸數碼管 |
3位顯示，5寸數碼管 |

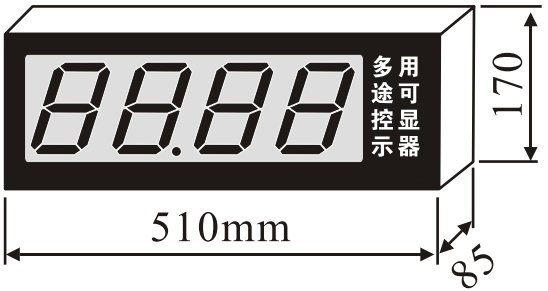

4位顯示，4寸數碼管 |

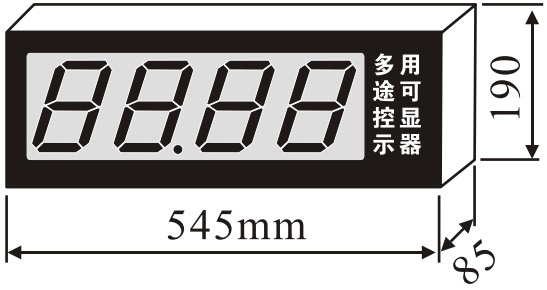

4位顯示，5寸數碼管 |
產品出廠附件：掛鉤，航空插頭，電源線
