JHCA-C3智能可控硅觸發器使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
感謝您選擇JHCA-C3智能可控硅觸發器產品，為了方便您選購和安全、正確、高效的使用本產品,請仔細閱讀本說明書并在使用時務必注意以下幾點:
注意:
1. 該裝置必須有專業人員進行安裝與檢修；
2. 在對該裝置進行任何外問接線操作前、必須切斷輸入信號和電源；
3. 使用合適的電壓檢測裝置來確定該裝置各部有無電壓；
4. 提供給該裝置的參數需在額定范圍內；
5. 給裝置上電時確認電源是否符合該裝置的工作電壓范圍；
6. 檢修時請確認電閘已經拉下，并確認無電；
概述
JHCA-C3智能可控硅觸發器采用微處理器設計，無需外接同步變壓器，寬脈沖觸發方式穩定可靠，且接線簡便。適用于各類單、三相阻性或感性負載。在電路結構上，由于采用板卡+模塊化設計，功能組合、升級靈活方便。高性能開關電源，可在極寬的電源波動范圍內正常工作。具有多種輸入規格，控制輸入與觸發輸出光電隔離。既可以與各種自動化儀表配套使用（對儀表無干擾），也可以單獨手動操作控制，手操分辨率可達 1/1000。且手動/自動為無擾切換。廣泛應用于負載要求連續平滑調節、低電壓大電流以及控制精度要求較高或不允許大電流沖擊的單、三相控制系統，如交直流調壓、充電，交、直流電機調速等，具有很高的性價比。
一 、主要技術指標
● 外控制輸入規格： 0-10mA、 4-20mA；0-5V、1-5V、0-10V(通過參數選擇)
● 手動操作分辨率：1/1000
● 軟起動時間： 0 - 3 0 0s 任意設定
● 軟關斷時間： 0 - 3 0 0s 任意設定
● 觸發容量：強觸發型≤2000A 的可控硅；脈沖變壓器觸發型≤1000A 的可控硅；
● 電源電壓：85-264V AC DC
● 功 耗：≤3W
● 尺寸規格:96型 外形96*96MM，安裝開孔92*92mm，48型 外形48*96MM，安裝開孔45*92mm
二、選型規則

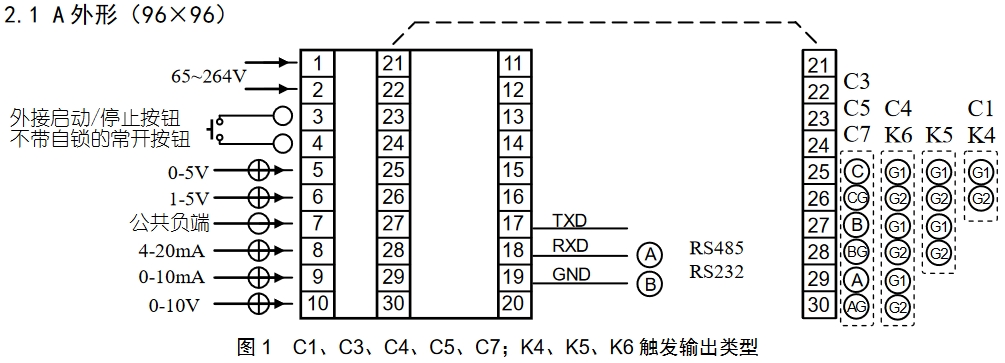

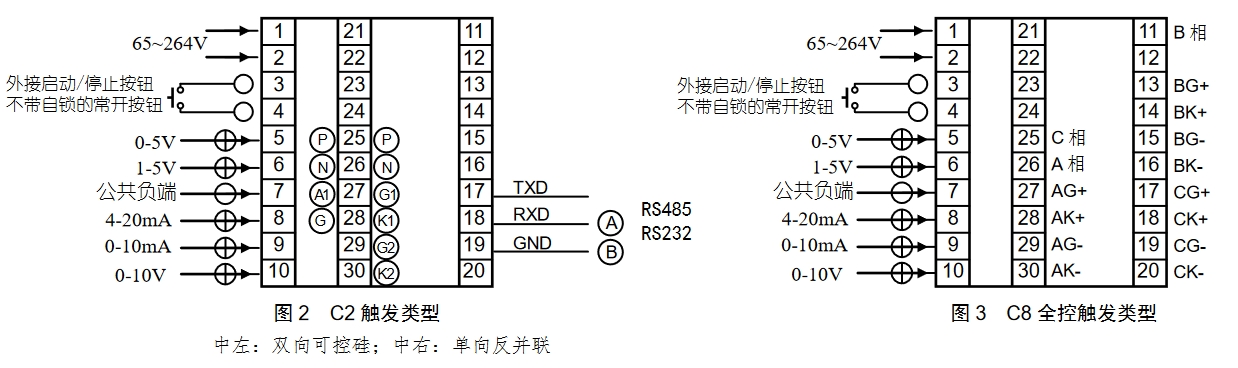

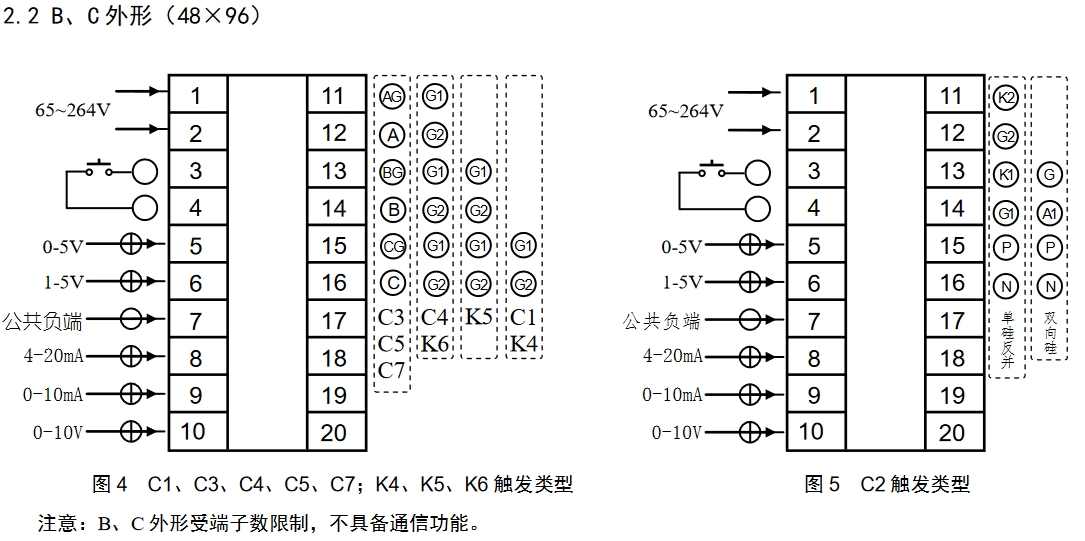

三、接線端子說明
四、面板及操作說明

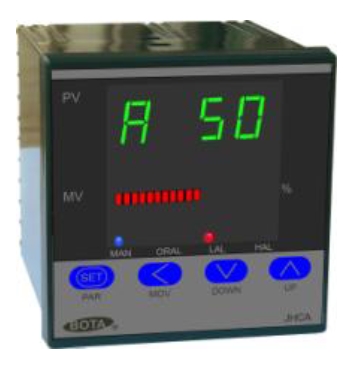

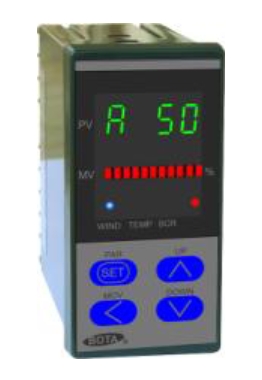

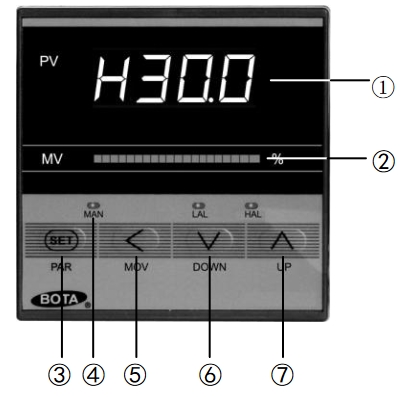

① 參數設定及輸出百分值顯示窗；
② 輸出同步顯示光柱；
③ 手/自動無擾轉換兼參數設定鍵。
a)點按為手/自動模式轉換（PV 最左邊 A 為自動，H 為手動）；
b)長按 3 秒進入?yún)?shù)設定狀態；
④ 手動操作狀態指示燈；該燈亮為手動操作狀態，熄滅為外部信號控制狀態。
⑤ 光標左移鍵；該鍵在參數設定時用于位選；
⑥ 數值減小鍵；
⑦ 數值增加鍵；
組合鍵功能：在參數設定狀態下，按住<再點∧可退回前一參數；按住<再點 SET 退出(無操作20 秒自動退出)
五、參數設置說明

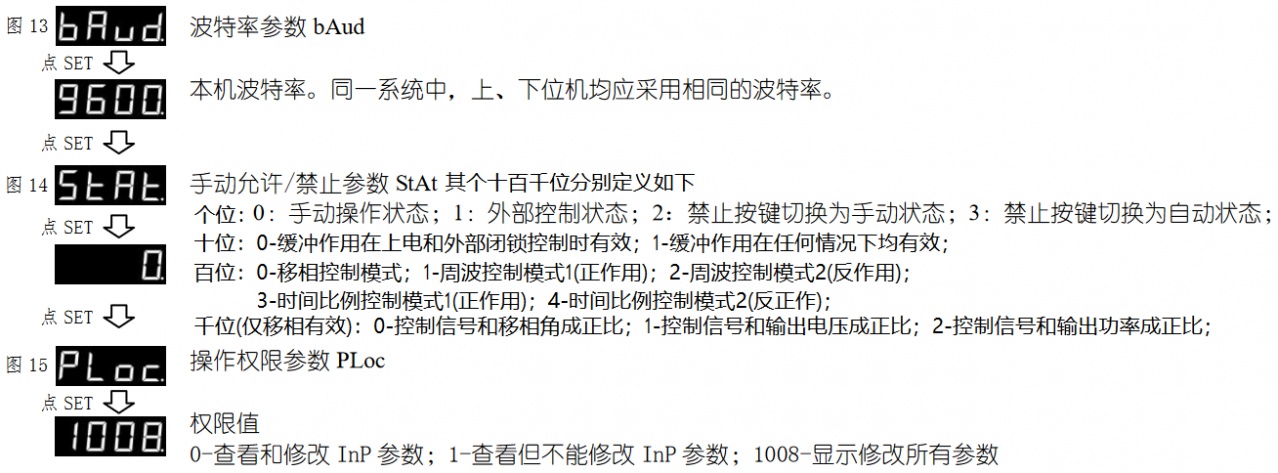

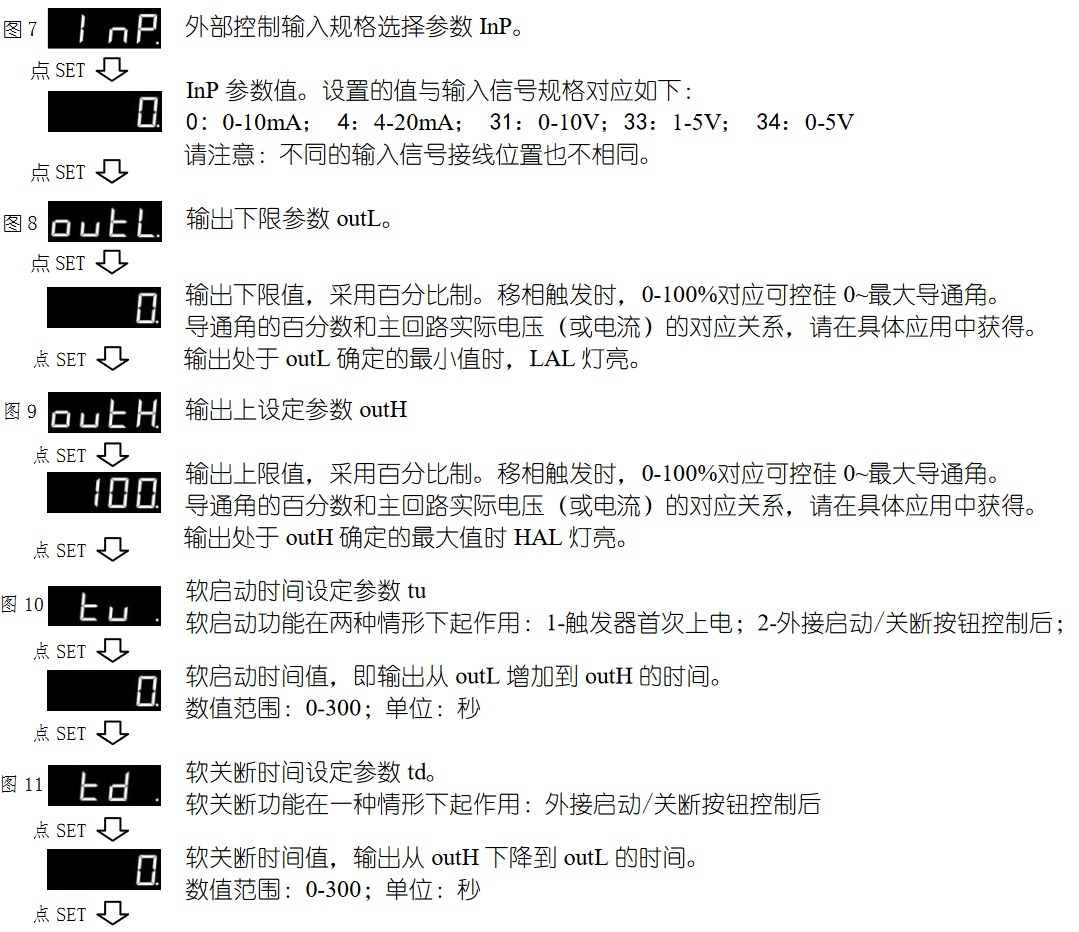

長按 SET 鍵 3 秒進入設定狀態。

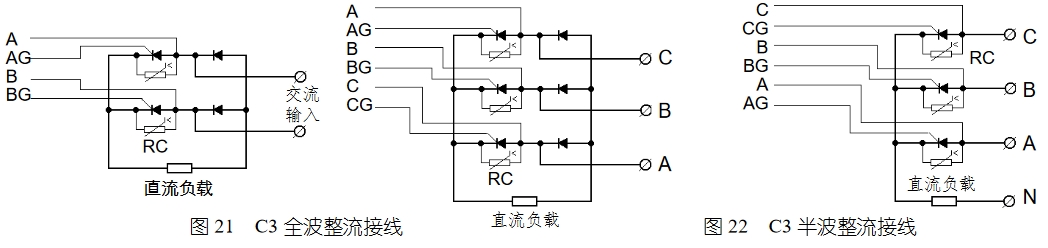

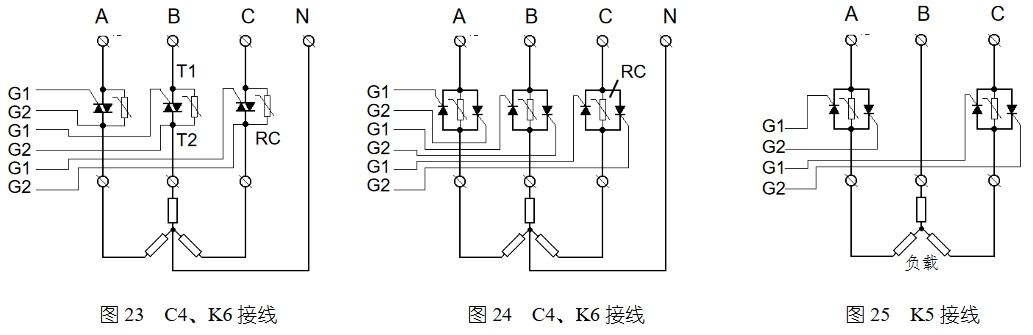

六、主回路接線
七、注意事項

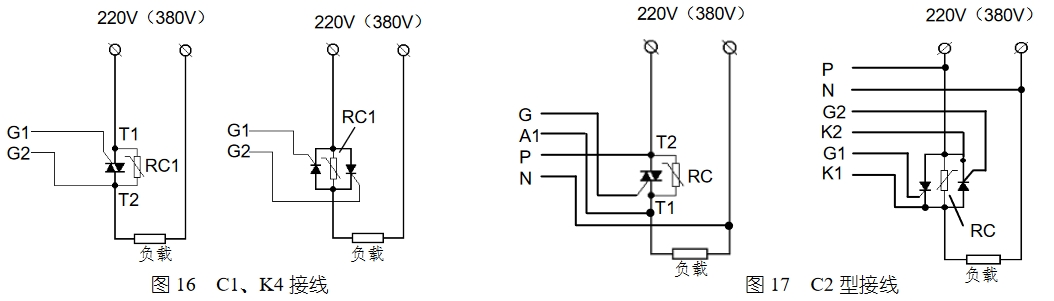

1. C2 型單路觸發器采用傳統觸發方式，需要接同步信號線，觸發有極性要求，請嚴格參照前文圖 17 接線圖連接。
2. C2、C8 型三相觸發器采用傳統觸發方式，需要接同步信號線。觸發有極性，請嚴格參照前文圖 26~圖 27 接線圖接線。C8 類型能自動適應相序，只要接線無誤即可正常工作，無須理相；

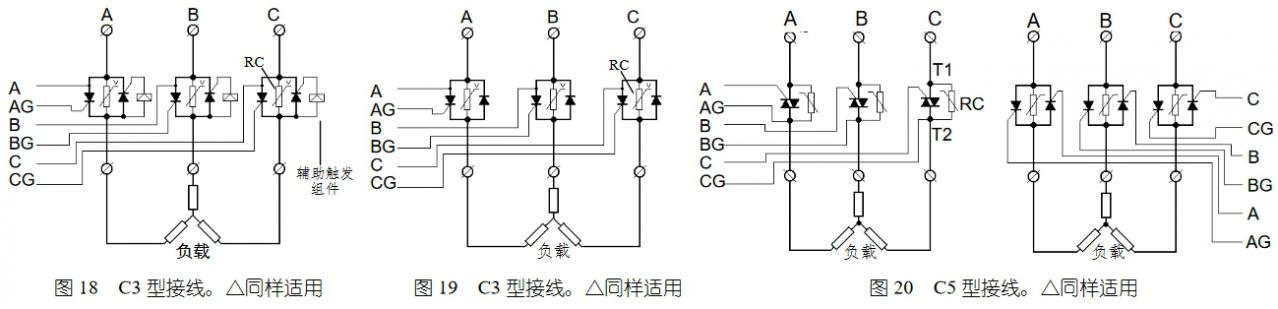

3. C3、C5、C7 型觸發有極性。自動適應相序，只要接線無誤即可正常工作，無須理相；
4. 為了吸收諧波，同時保護可控硅，強烈建議加裝阻容吸收回路，尤其是多個移相控制回路同時使用時。圖中 RC1 為本公司生產的高效保護吸收組件，如欲購買請?jiān)谟嗀洉r(shí)和銷售人員說明。

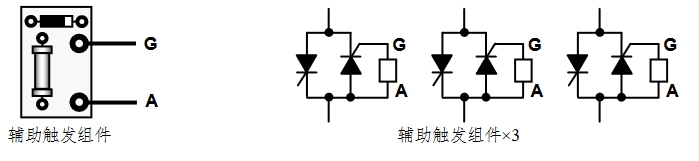

5. 輔助觸發組件 AUX

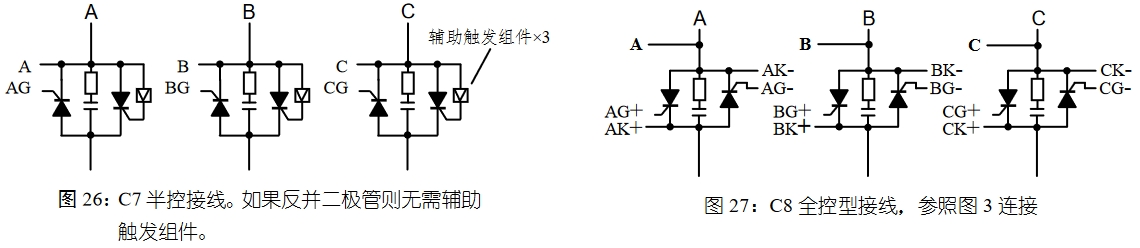

在采用 C3、C7 類型三相三線制移相觸發時，如果主回路選用兩個單向反并聯的可控硅，需要接入隨儀表配送的三個輔助觸發組件 AUX；若選用單向硅與二極管反并聯，則不需要接輔助觸發組件
特別提示：輔助觸發組件必須如上圖所示接在朝向電源的三個可控硅上！儀表的三組觸發線必須接在朝向負載的三個可控硅上

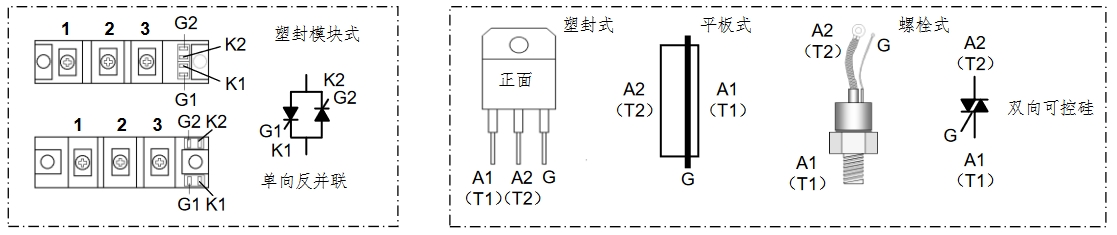

6. 常用雙向可控硅、功率模塊引腳排列：
