HDXN-8110雙路溫濕度控制器使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
?概述
我公司生產的HDXN-8110雙路溫濕度控制器可將被測環境的溫度控制在規定的范圍內,主要特點是帶有2路高精度溫度傳感器輸入，實現溫度控制加熱輸出功能。
?技術參數
2.1輸入規格：2路溫度輸入模塊
2.2測量范圍：溫度：0℃~100C
2.3基本誤差：溫度：±0.5℃(10℃~50℃)，±1℃(0℃~100℃)
2.4分辨力：溫度0.1℃
2.5控制方式：位式控制
2.6輸出規格：2路繼電器輸出，250VAC/3A或30VDC/3A
2.7工作電源：220VAC,50/60Hz,功耗<10VA。
2.8工作環境：溫度0~50℃，濕度≤85%RH的無腐蝕性場合。
?安裝與接線

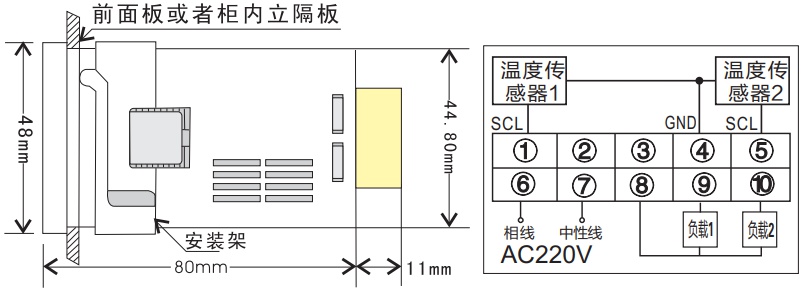

3.1嵌入式外形與安裝開孔尺寸及接線圖(開孔尺寸：45.5*45.5mm)

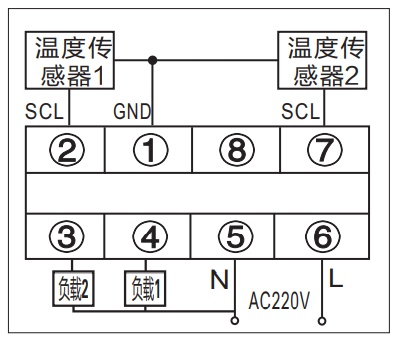

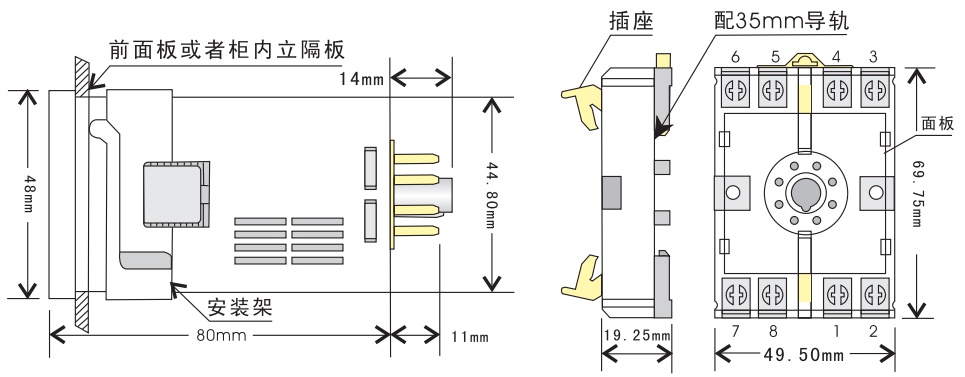

3.2基座式外形與安裝開孔尺寸及接線圖(標準35mm導軌條安裝)
3.3傳感器的安裝方式:復合式(本公司出廠不配連接線)
(1)采用35mm導軌式安裝或螺絲固定.
(2)采用固定式安裝(孔距37mm,孔徑4mm)
(3)溫濕度傳感器與控制器的連線請采用0.2平方以上線連接
注意傳感器上標識與控制器上標識對應上
?編程與使用

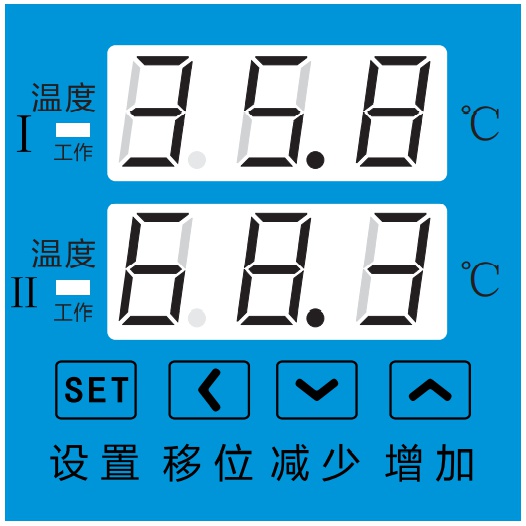

4.1面板外觀
4.2編程說明

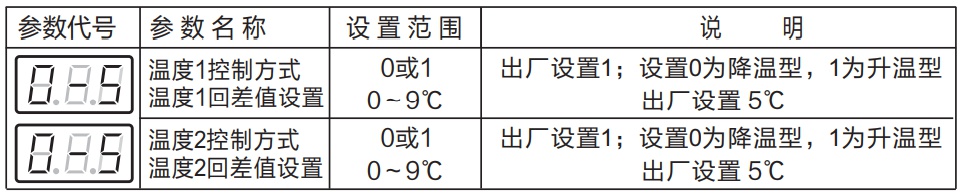

在顯示模式下，持續按SET鍵約5秒，儀表進入控制方式設定模式，第一排第一個數字顯示溫度1控制方式，通過↑↓按鍵修改參數，按←移到第一排第三個數字可修改溫度回差值，修改后通過←移到第二排，用同樣方式修改溫度2參數，具體見下表。

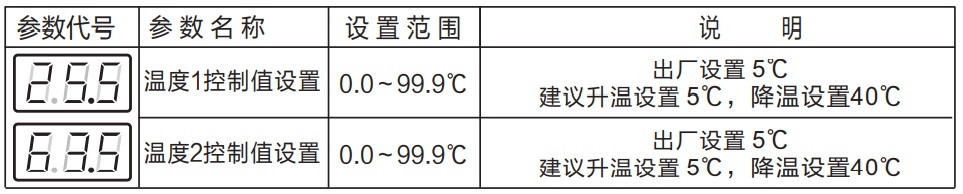

在顯示模式下，持續按←鍵約5秒，儀表進入控制值設定模式，第一排數字為溫度1控制值，通過←↓↑按鍵修改起控參數，按←移到第二排，用同樣方式修改溫度2參數，具體見下表。
在顯示模式下，持續按一下↑鍵，儀表進入控制負載工作值查看，設定參數閃爍顯示，不能修改。
在顯示模式下，持續按一下↓鍵，儀表進入控制負載停止值查看，設定參數閃爍顯示，不能修改。
4.3保養與維修
HDXN-8110雙路溫濕度控制器建議每年應進行一次計量檢定， 如果儀表誤差超出范圍，且對儀表內部進行清潔和干燥處理無法恢復準確度，應將此儀表視同故障儀表送回廠方檢修。傳感器應防止浸水和長時間過熱,以免損壞敏感元件。
4.4運輸與貯存
4.4.1儀表的搬運、運輸過程應按照GB/T 191 -2000中規定的小心輕放、向上、防潮和層疊極限等規定。
4.4.2儀表應存放在環境溫度-20 ~ 55°C和相對濕度不大于85%的倉庫內，不能露天堆放，庫內尚應防潮和加強通風，避開強磁、高溫、有腐蝕氣體的場所
4.5售后服務
HDXN-8110雙路溫濕度控制器提供自產品出廠之日起12個月內的免費維修，如果是用戶使用不當造成的損壞，或已超過保修期，則需適當收取維修費用。
