MQCTB電流互感器二次過電壓保護器使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
感謝您選擇我司MQCTB電流互感器二次過電壓保護器系列產品，為了方便您選購和安全、正確、高效的使用本產品,請仔細閱讀本說明書并在使用時務必注意以下幾點:
注意:
1. 該電容器系列產品必須有專業人員進行安裝與檢修；
2. 在對該電容器系列產品進行任何外問接線操作前、必須切斷輸入信號和電源；
3. 使用合適的電壓檢測裝置來確定該電容器系列產品各部有無電壓；
4. 提供給該電容器系列產品的參數需在額定范圍內；
5. 給電容器系列產品上電時確認電源是否符合該裝置的工作電壓范圍；
6. 檢修時請確認電閘已經拉下，并確認無電；
一、功能簡介
電流互感器（CT）在電力系統中，廣泛用于一次測量與控制。電流互感器的二次側近似短路狀態，輸出極小的電壓。運行中如果二次側開路，或一次側繞組流過異常電流（如雷電流、諧振電流、電感啟動電流、電容充電電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次側系統絕緣造成危害，還會使電流互感器過激而燒毀，甚至危機工作人員的生命安全。
電流互感器保護器是多回路保護器。安裝于開關柜二次導軌上。保護器本身有復位按鈕，有遠程復位端子（J1、J2）可以延伸到操作部位，保護輸出的同時有繼電器的閉合觸點輸出（K1、K2）可以用于自動化連鎖。

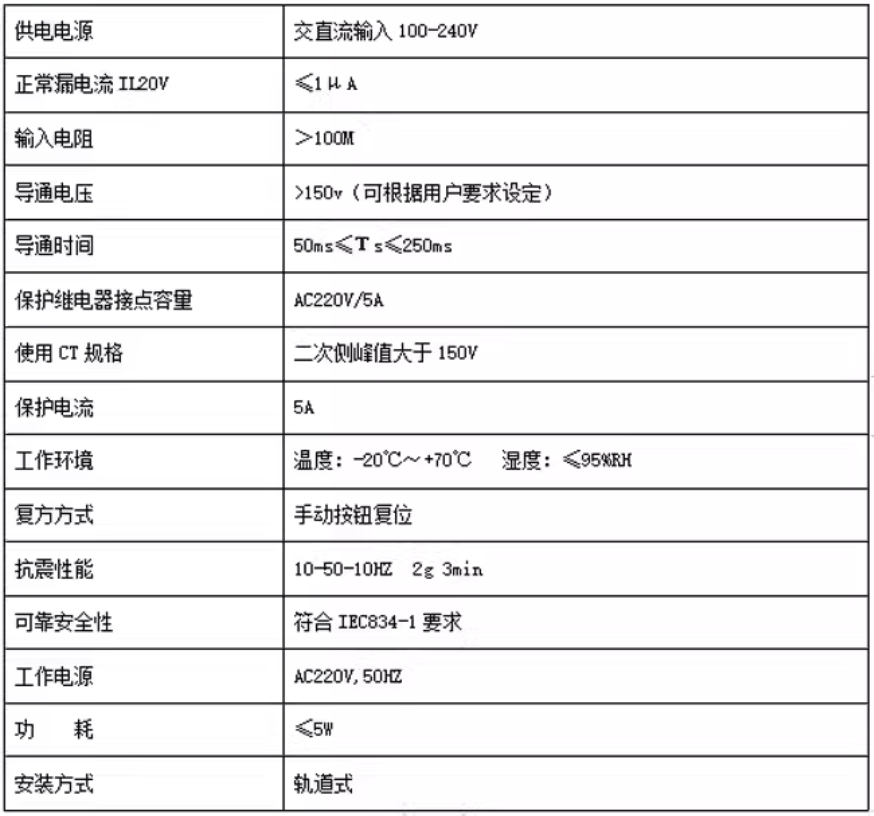

二、技術參數
保護原理：當電流互感器因故障開路時，指示燈亮，可控硅導通保護電流互感器。
型號說明

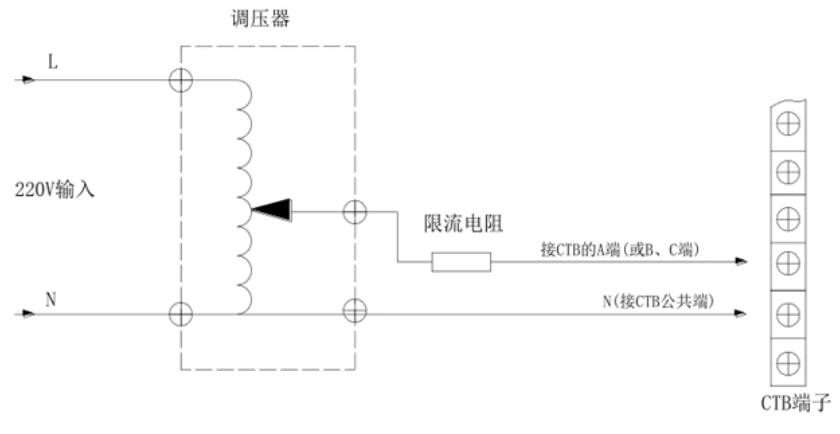

三、測試方法及原理圖
用調壓器將電壓調至140-170V，（也可用220V市電串入40-100W燈泡）模擬互感器開路電壓，用燈泡模擬互感器負載，可控硅導通，燈泡亮，保護功能起作用。繼電器（K1、K2）閉合，驅動報警或聯動，用復位按鈕或J1、J2清除記憶，釋放可控硅和繼電器。
四、外形尺寸
安裝方式:導軌安裝/固定安裝

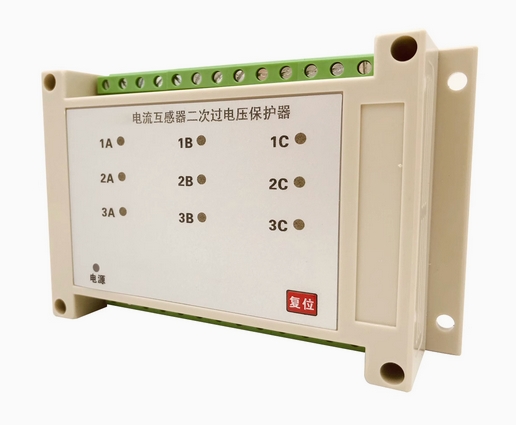

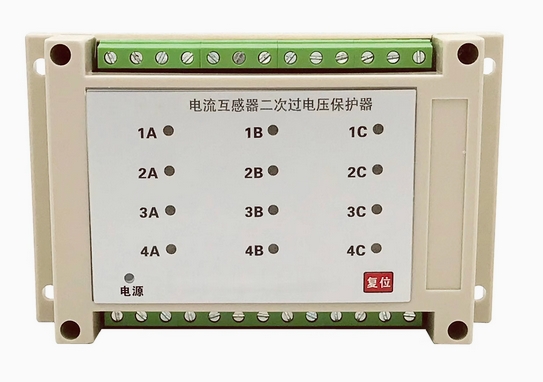

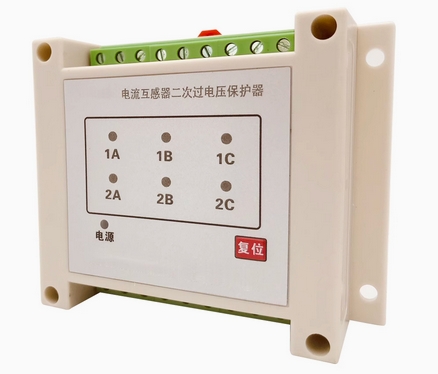

五、產品圖
注：產品不斷更新，資料更新可能由于某些原因無法和實物產品同步更新，具體請以實物為準。
