BWD3K-260F干式變壓器溫度控制箱使用說明書
免責聲明：本網頁內容來自源于網絡共享，若無意中侵犯了您的知識產權或版權，我們深表歉意，煩請聯系我們，我們將在規定時間內給予刪除等相關處理。另外，此內容僅供瀏覽和參考之用，真實性請自行辨別，我公司不承擔任何責任！
如需PDF格式版本，請調出打印窗口，在選項中選擇“另存為PDF”！
一、產品概述
BWD3K-260F干式變壓器溫度控制箱是用于新式風冷干式變壓器冷卻的新一代溫控箱，它和傳統的模似與數字電路組成的溫度控制器相比，運行可靠性更高，變壓器溫度控制能力更好，是干式變壓器的守護神。
我公司生產的BWD3K-260F干式變壓器溫度控制箱，溫度設定只需通過面板上的幾個按鍵的設置就可實現，而且設定的參數在停電后永不丟失。本儀器還具有“黑匣子”功能，可記錄變壓器掉電時刻的三個線包繞組的溫度。在抗干擾方面，本儀器在設計上采用硬件和軟件相結合的抗干擾措施，共同監視溫控器的工作，從而達到了極強的抗干擾能力。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。
本產品符合JB/T7631-1994《變壓器用電阻溫度計》標準。
二、型號定義
| 型號 | 功能 |
| BWD3K-260F | 巡回顯示溫度，控制風機啟停，超溫報警，超高溫自動跳閘，傳感器故障報警，故障信號輸出（選配）。 |
三、技術參數
1、測溫范圍：-30℃-200℃
2、測溫精度：±1℃
3、分辨率：0.1℃
4、工作電壓：AC170V～AC250V（48~60Hz）
5、功耗：＜8VA
6、傳感器：Pt100
7、觸點容量：
風機：AC125V/10A或AC220V/7A 三組（選配）
或單相有源風機AC220V/21A 一組
超溫報警：AC125V/10A或AC220V / 7A 一組
超溫跳閘：AC125V/10A或AC220V / 7A 一組
8、儀表外形尺寸：260×200×80；嵌入開孔尺寸：232×180（mm）
9、抗干擾性能：符合JB/T7631-94標準
10、儀表重量：＜3kg
四、產品功能介紹
1、檢測并巡回顯示三相線包繞組溫度或只顯示三相線包繞組中溫度高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警：傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—HO或X—LO，X表示出現故障相位。
3、風機啟動和關閉功能：當三相線包繞組中有一相溫度到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包線組中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。
4、超溫報警功能：當三相線包線組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子（平時這兩個端子間是斷開的，報警時就會接通）提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子（平時兩個端子間是斷開的，跳閘時這兩個端子口就會接通），以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約5S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、控制功能自檢：可模似輸入溫度信號而使溫控器作相應的控制。
9、"黑匣子"功能：可記錄溫控器斷電時刻的三相線包繞組溫度，以及本機的工作狀態。
10、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。
設置溫度范圍見下表：
| 溫度T | 出廠設定溫度℃ | 可調溫度范圍℃ |
| 風機關閉溫度T1 | 80 | 50-100 |
| 風機啟動溫度T2 | 100(90) | 60-110 |
| 超溫報警溫度T3 | 130(140) | 75-165 |
| 高溫跳閘溫度T4 | 150 | 90-170 |
注：設置時應遵循T4＞13＞T2＞T1+4（4為風機啟停的最小回差值）
五、控制參數設置及查閱

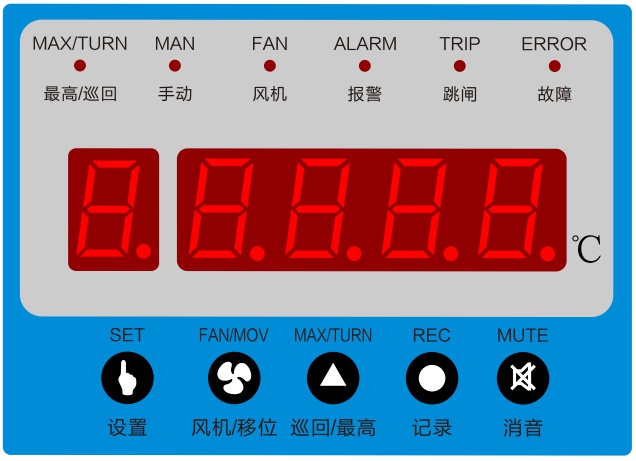

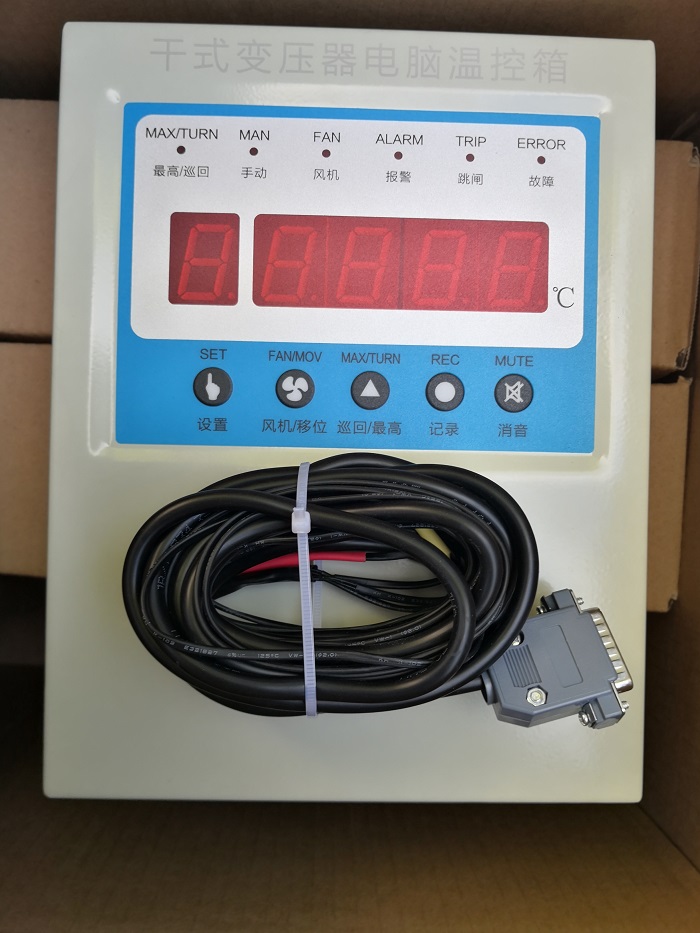

（一）面板示意圖
（二）按鍵功能及產品功能說明：
1、設置鍵：正常工作狀態時按此鍵可進入參數設置狀態；參數設置狀態時按此鍵將設置參數寫入并進入下一參數設置；“黑匣子”記錄檢查狀態時按此鍵可結束檢查記錄狀態進入正常工作狀態；功能檢測狀態時按此鍵進入正常工作狀態。
2、移位/風機鍵：正常工作狀態時按此鍵可手動開關風機；參數設置狀態時按此鍵可改變設置閃爍位；“黑匣子”記錄檢查狀態時此鍵無效；
3、增加/巡回鍵：正常工作狀態時按此鍵可切換顯示高溫/巡回顯示狀態；參數設置狀態時按此鍵可使設置閃爍位的數據增加1；“黑匣子”記錄檢查狀態時此鍵無效；
4、記錄鍵：正常工作狀態時按此鍵可進入“黑匣子”記錄檢查狀態；參數設置狀態時按此鍵無效；“黑匣子”記錄檢查狀態時連續按此鍵可將全部記錄檢查完并進入正常工作狀態；功能檢測狀態時按此鍵可模似溫度值輸入溫控器；（為防止誤跳閘，模似輸入溫度大于等于設定超溫跳閘溫度值時，溫控器不發出跳閘信號，僅面板上跳閘指示燈亮）。
5、任何操作時如20秒以上時間未按鍵，溫控器將自動近回正常狀態。
（三）按鍵操作方法
| 步驟 | 按鍵操作 | 相位顯示 | 數據顯示 | 說明 | 備注 |
| 1 | 設置鍵 | E | -000 | 進入密碼設置狀態 | |
| 2 | 移位或增加鍵 | E | -232 | 按移位鍵或增加鍵輸入密碼232 | 密碼不對則以下操作不寫入數據 |
| 3 | 設置鍵 | 1 | -080 | 設置關風機溫度值按移位鍵或增加鍵可修改此數據 | 80為出廠時設定值，設置范圍為50-100 |
| 4 | 設置鍵 | 2 | -100（90） | 設置開風機溫度值按移接鍵或增加鍵可修改此數據 | 100(90)為出廠時設定值，設置范圍為60-110 |
| 5 | 設置鍵 | 3 | -130（140） | 設置超溫報警溫度值按移接鍵或增加鍵可修改此數據 | 130(140)為出廠時設定值，設置范圍為75-165 |
| 6 | 設置鍵 | 4 | -150 | 設置超高溫跳閘溫度值按移位鍵或增加鍵可修改此數據 | 150為出廠時設定值，設置范圍為90-170 |
| 7 | 設置鍵 | 5(F) | -000 | 風機定時啟動時間輸入 | 000為出廠時設定值，設置范圍為0-199小時輸入000取消定時啟動 |
| 8 | 設置鍵 | 6 | -000 | 設置溫控地址（C型機才有此功能） | |
| 9 | 設置鍵 | P | -000 | 進入功能檢測狀態 | 密碼不對則不進入此狀態而轉入正常工作狀態 |
| 10 | 移位或增加鍵 | P | -100 | 按移位鍵或增加鍵輸入模似溫度 | 輸入模擬溫度為整數值 |
| 11 | 記錄鍵 | P | -100 | 將模似溫度寫入 | 寫入后溫控器作相應控制 |
| 12 | 重復8、9兩項操作可連續檢測溫控器控制功能 | ||||
| 13 | 設置鍵 | A | 123.4 | 進入正常工作狀態 | |
注：設置溫度值如不在設置范圍內或未遵循T4＞T3＞T2＞T1+4則自動返回前次操作。
（四）“黑匣子”記錄檢查步聚
| 步驟 | 按鍵操作 | 相位 | 顯示器數據 | 說明 | 備注 |
| 1 | 記錄鍵 | J | ===1 | 進入記錄檢查狀態 | 1為最近一次停電記錄 ，同時連續按記錄鍵可看見完全部4次的記錄，按設置鍵可直接進入正常工作狀態 |
| 2 | 記錄鍵 | A | =098 | A相溫度記錄值 | |
| 3 | 記錄鍵 | B | =098 | B相溫度記錄值 | |
| 4 | 記錄鍵 | C | =098 | C相溫度記錄值 |
（五）指示燈說明
1、顯示三相溫度最大值時最大指示燈亮。
2、巡回顯示三相溫度時巡回指示燈亮。
3、風機運行：風機指示燈亮，風機啟動控制繼電器觸點閉合。
4、超溫報警：超溫指示燈亮，機內發出嘀嘀聲，超溫報警繼電器觸點閉合。
5、超溫跳閘：跳閘指示燈亮，超溫跳閘繼電器觸點閉合。
6、A、B、C三相傳感器故障時相應A、B、C指示燈亮，同時風機啟動控制繼電器觸點閉合，機器內發出嘀嘀聲，超濕報警繼電器觸點閉合。顯示器顯示X—HO或X—LO，X表示故障相應。顯示HO時為傳感器+線斷或傳感器內部開路。顯示LO時為傳感器G或—線斷或傳感器內部短路，也可能未接傳感器（傳感器+，—，G線請參考傳感器內部接線圖）。
六、產品電氣線路安裝

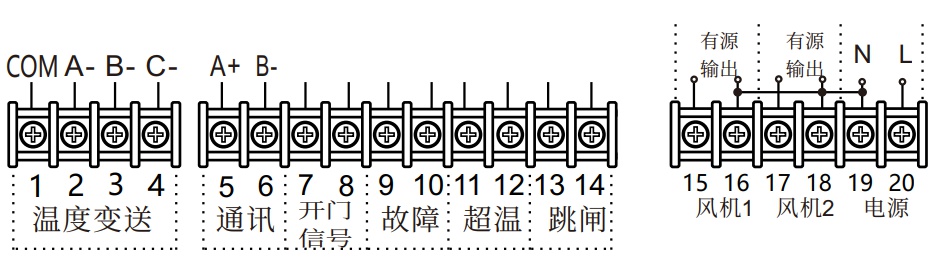

后蓋板示意圖如下：
注：變送，通訊功能為選配

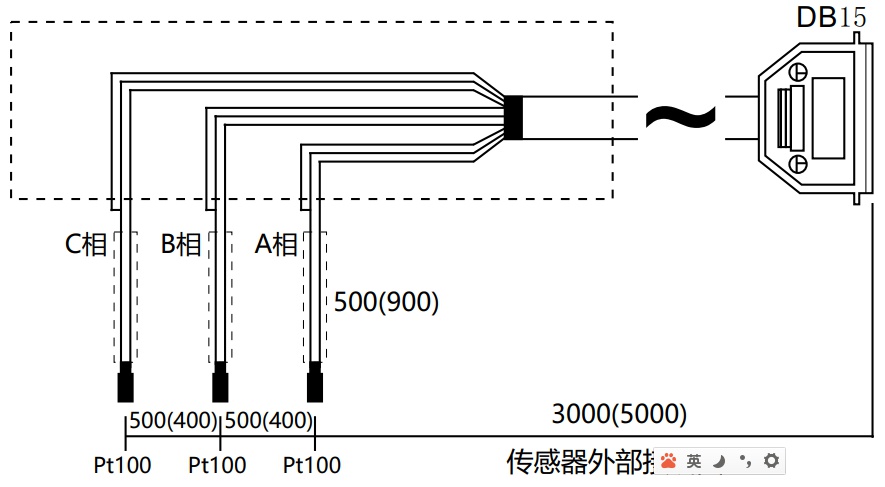

傳感器接線圖
注：
①單位：mm；
②如未聲明，則提供標準長度為3米的傳感器

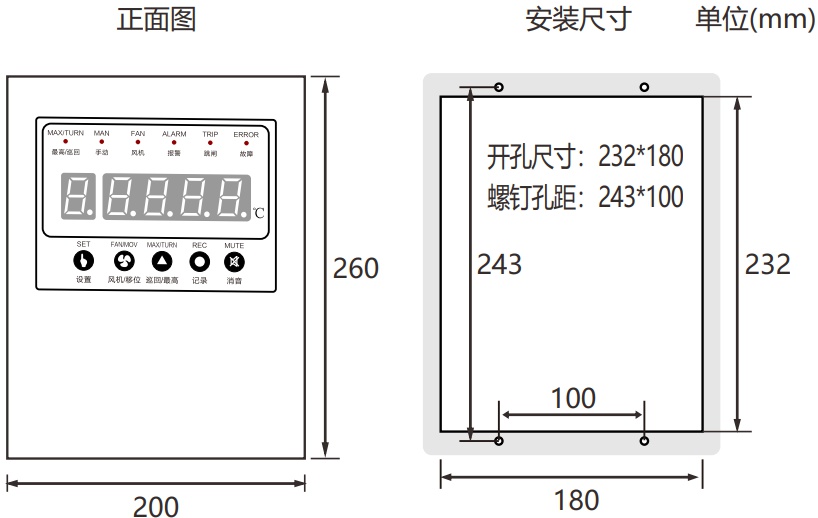

七、安裝尺寸

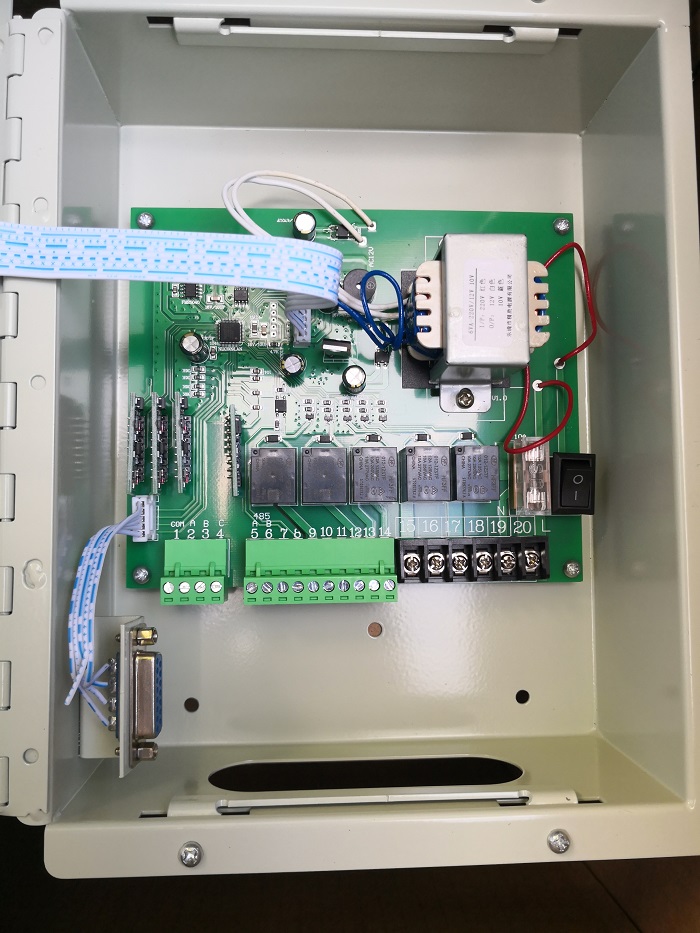

八、內部結構
